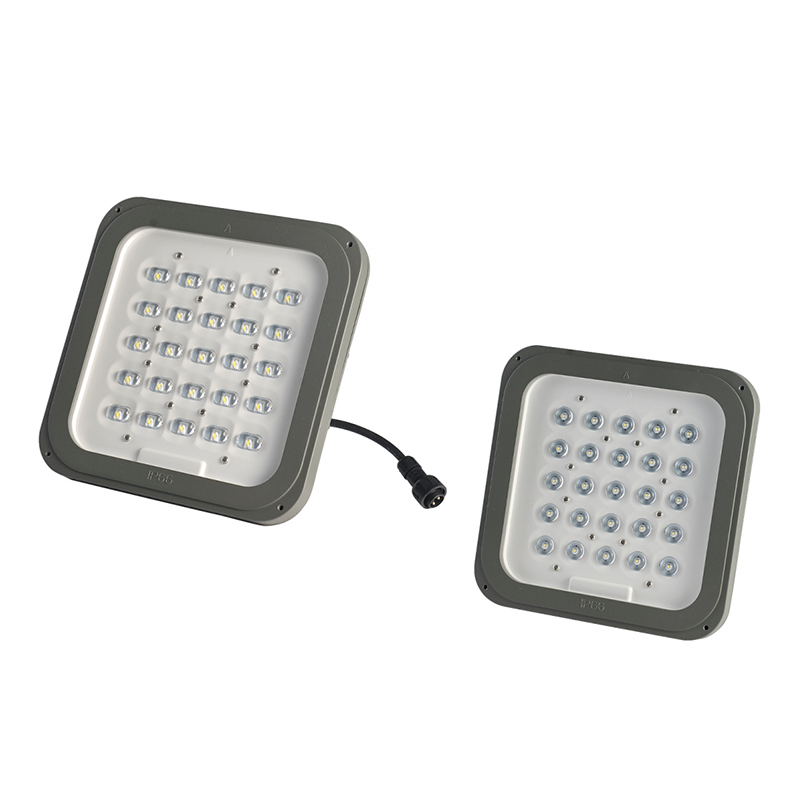

An LED modul je samostatná zostava vyžarujúca svetlo, ktorá obsahuje jeden alebo viacero LED čipov namontovaných na doske s plošnými spojmi (PCB), v kombinácii s elektrickými spojmi, materiálmi na riadenie teploty a v mnohých prevedeniach optickou šošovkou alebo difúzorom. Funguje ako základný komponent vyžarujúci svetlo v hotovom svietidle – vymeniteľný, modernizovateľný motor, ktorý určuje svetelný výkon svietidla, účinnosť, kvalitu farieb a životnosť.

Moduly LED sa široko používajú pri montáži, údržbe a výmene v nádvoriach, pouličných svetlách, nástenných svietidlách, reklamných svetelných boxoch a dekoratívnom osvetlení. Ich štandardizované formáty a návrhy pripojenia typu plug-and-play umožňujú výrobcom osvetlenia efektívne zostavovať kompletné svietidlá na osvedčenej platforme svetelných zdrojov – a umožňujú koncovým používateľom vymeňte poškodený alebo chybný modul bez zošrotovania celého krytu svietidla , čo výrazne znižuje náklady na údržbu a plytvanie materiálom počas životnosti inštalácie.

Ako funguje modul LED: Od čipu po svetelný výstup

Pochopenie vnútornej prevádzky modulu LED objasňuje, prečo sú kvalita komponentov a tepelný manažment dva najkritickejšie faktory, ktoré riadia dlhodobý výkon.

LED čip: Elektroluminiscencia a účinnosť

Každý LED čip v module obsahuje polovodičové spojenie, ktoré vyžaruje fotóny, keď ním prechádza dopredný elektrický prúd - proces nazývaný elektroluminiscencia. Na rozdiel od žiaroviek, ktoré generujú svetlo ako vedľajší produkt tepelnej energie, LED čipy premieňajú elektrickú energiu priamo na svetlo, čím dosahujú svetelnú účinnosť 130–200 lm/W na úrovni čipu vo vysoko kvalitných produktoch. Vlnová dĺžka vyžarovaného svetla – a teda aj fsúbný vzhľad – je určená zložením polovodičového materiálu. Biele svetlo je produkované kombináciou modrého LED čipu s fosforovou konverznou vrstvou, ktorá premieňa časť modrej emisie smerom nadol, aby sa vytvorilo celé viditeľné spektrum.

Substrát PCB a tepelná dráha

LED čipy sú prispájkované na dosku plošných spojov s kovovým jadrom (MCPCB) alebo na štandardnú dosku FR4 PCB s medenými stopovými vrstvami. MCPCB – zvyčajne používa hliníkovú základňu – poskytuje tepelnú cestu s nízkym odporom od spoja LED k montážnemu povrchu modulu a potom k chladiču svietidla. Udržiavanie teploty spoja LED pod úrovňou 85 °C je jediným najdôležitejším faktorom pri dosahovaní plnej menovitej životnosti; každé zvýšenie teploty spoja o 10 °C nad túto hranicu skracuje životnosť LED približne na polovicu. Konštrukcia vysokokvalitných modulov minimalizuje tepelný odpor na každom rozhraní – čip-doska, doska-plášť – aby sa teplota spoja udržala v bezpečných medziach aj pri maximálnom menovitom výkone.

SMD vs. Plug-In montážne formáty

LED moduls sú vyrábané v dvoch primárnych montážnych formátoch vhodných pre rôzne výrobné a údržbové kontexty. SMD (Surface-Mount Device) moduly sú prispájkované priamo na dosku plošných spojov počas montáže vo výrobe – proces vhodný pre veľkoobjemovú automatizovanú výrobu s konzistentnou kvalitou spájkovania a kompaktným rozložením dosiek. Zásuvné moduly používajte konektorové rozhrania, ktoré umožňujú vkladanie a vyberanie modulu bez spájkovacích nástrojov – ideálne pre aplikácie výmeny a údržby v teréne, kde telo svietidla zostáva namontované a vymieňa sa samotný modul. Mnoho produktov vonkajšieho osvetlenia kombinuje oba formáty: čipy SMD LED v tele modulu a rozhranie zásuvného konektora medzi modulom a ovládačom svietidla.

Kľúčové parametre výkonu: Čo znamenajú špecifikácie

Technické listy LED modulov obsahujú celý rad technických parametrov, ktoré priamo predpovedajú výkon v reálnom svete. Pochopenie toho, čo každý parameter predstavuje – a aké hodnoty sú prijateľné pre rôzne aplikácie – je nevyhnutné pre prijímanie informovaných rozhodnutí o obstarávaní.

Hlavné výhody vysokokvalitných LED modulov

Výkonové výhody dobre špecifikované LED moduls siahajú naprieč celým hodnotovým reťazcom – od efektívnosti výroby výrobcu svietidiel až po účty za energiu koncového užívateľa a plán údržby.

Vysoká svetelná účinnosť a úspora energie

Moduly LED pri súčasnom stave technológie bežne dosahujú účinnosť na úrovni modulov 150–180 lm/W , čo znamená účinnosť na úrovni svietidla 120–160 lm/W po optických a budiacich stratách. Toto predstavuje a 70-80% zníženie spotreby energie v porovnaní s vysokotlakovými sodíkovými alebo metalhalogenidovými modulmi, ktoré nahrádzajú v pouličnom a plošnom osvetlení – úspora, ktorá sa spája s životnosťou modulu 50 000 hodín v rozhodujúcu ekonomickú a environmentálnu výhodu.

Nízke odpisy lumenov pre konzistentný dlhodobý výkon

Zníženie hodnoty lúmenu – postupné znižovanie svetelného výkonu, keď modul starne – je kritickým kvalitatívnym rozdielom medzi modulmi LED. Vysokokvalitné moduly využívajúce binned, prémiové LED čipy vykazujú mieru znehodnotenia lumenov menej ako 3 % za 10 000 prevádzkových hodín , udržiavanie výkonu nad 80 % počiatočných hodnôt po 50 000 hodinách (L80 ≥ 50 000 h). Moduly nižšej kvality využívajúce čipy s neštandardnými špecifikáciami sa môžu znížiť na 70 % výkonu v priebehu 20 000 – 30 000 hodín, čo si vyžaduje skoršiu výmenu a znižuje ekonomické náklady na investíciu do LED.

Vysoká farebná konzistencia naprieč výrobnými šaržami

V aplikáciách, ako je pouličné osvetlenie, osvetlenie fasád a reklamné svetelné boxy, kde je v blízkosti inštalované veľké množstvo modulov, je konzistencia farieb medzi jednotkami vizuálne kritická. Kvalita LED moduls are priradené k ≤ 3 SDCM (štandardná odchýlka zhody farieb) — tolerancia taká úzka, že farebný rozdiel medzi susednými modulmi je ľudským okom nepostrehnuteľný. Moduly mimo tejto tolerancie vytvárajú viditeľné variácie tepla/chladu naprieč radom svietidiel, ktoré si okamžite všimnú obyvatelia budovy, obyvatelia a okoloidúci.

Všestrannosť v rámci špecifikácií napätia a veľkosti

Moduly LED sa vyrábajú v širokom rozsahu špecifikácií vstupného napätia - zvyčajne pokrývajúcich 12 V jednosmerný prúd, 24 V jednosmerný prúd a priame striedavé napätie (100 – 277 V) — a vo fyzických veľkostiach od kompaktných 30 mm štvorcových modulov pre stĺpové a schodové svetlá až po 300 mm lineárne polia pre pouličné a plošné osvetlenie. Táto šírka špecifikácií umožňuje prispôsobiť rad produktov s jedným modulom pre celý rad formátov svietidiel, čím sa znižuje počet jedinečných komponentov SKU, ktoré musia výrobcovia osvetlenia spravovať, pričom si zachovávajú flexibilitu dizajnu v rámci svojho produktového portfólia.

Pohodlná inštalácia a výmena

Konštrukcia zásuvných modulov LED umožňuje, aby montáž svietidla v továrni prebiehala bez špeciálneho spájkovacieho zariadenia – technici pripájajú modul ku káblovému zväzku vodiča pomocou konektora s kľúčom v priebehu niekoľkých sekúnd. V kontexte údržby v teréne umožňuje rovnaký dizajn zásuvného modulu výmenu chybného alebo poškodeného modulu technikom údržby za menej ako 5 minút na svietidlo bez elektrického náradia, čím sa znižuje pracovný čas a náklady na riadenie dopravy pre svietidlá namontované na ceste v porovnaní s úplnou výmenou svietidiel, ktorú vyžadujú nemodulárne produkty.

Aplikácie LED modulov naprieč kategóriami produktov osvetlenia

Všestrannosť formátu LED modulu z neho robí preferovanú platformu svetelného zdroja pre výnimočne širokú škálu typov svietidiel. Nasledujúce aplikácie predstavujú najvýznamnejšie prípady použitia vo vonkajšom a komerčnom osvetlení.

Pouličné a cestné osvetlenie

Pouličné osvetlenie LED moduls musí kombinovať vysoký tok výstup – typicky 5 000 – 20 000 lm na modul — s asymetrickými optickými rozvodmi typu II alebo III, ktoré smerujú svetlo cez vozovku a zároveň kontrolujú svetelný odpad smerom nahor. Moduly pre cestné aplikácie sú špecifikované s CRI ≥ 70 ako minimum, pričom CRI ≥ 80 sa čoraz viac vyžaduje pre pešie prioritné zóny, kde je bezpečnostnou požiadavkou presné rozpoznanie tváre a nebezpečenstva. Prepäťová ochrana ≥ 10 kV integrovaná v module alebo jeho ovládači je nevyhnutná vzhľadom na vystavenie bleskom pri inštalácii na vyvýšenom stĺpe.

Osvetlenie dvora a záhrady

Moduly nádvoria pracujú pri nižších príkonoch – zvyčajne 5 – 30 W — avšak s náročnými požiadavkami na kvalitu farieb. CRI ≥ 80, pevné zoradenie SDCM a teplé farebné teploty 2 700 – 3 000 K sú štandardnou špecifikáciou pre rezidenčné záhradné a dvorové svietidlá, kde presné vykreslenie listov rastlín, prírodného kameňa a dreva vytvára atmosférickú kvalitu, ktorá odlišuje prémiové osvetlenie krajiny od osvetlenia funkčných plôch. Formáty stĺpikov a stĺpikov vyžadujú kompaktné, kruhové alebo štvorcové geometrie modulov, ktoré sa integrujú do zostavy opálového difúzora svietidla bez viditeľných hotspotov LED.

Nástenné osvetlenie a osvetlenie fasád

Nástenné svietidlá pre fasády budov, vstupné osvetlenie a architektonické efekty využívajú LED moduly so starostlivo navrhnutými asymetrickými uhlami vyžarovania – zvyčajne Eliptické rozloženie 10°×60° alebo 15°×90° — ktoré premietajú svetlo skôr po povrchu steny ako von do priestoru. Vysoké CRI (≥ 80) je dôležité v týchto aplikáciách na presné odhalenie textúry a farby fasádnych materiálov. Kompatibilita stmievania DALI-2 umožňuje meniť intenzitu osvetlenia fasády ako súčasť nočnej správy vizuálnej identity budovy a plánované stmievanie po polnoci znižuje spotrebu energie a svetelné znečistenie.

Reklamné svetelné boxy

Reklamné a maloobchodné svetelné boxy vyžadujú LED moduly výnimočne pevná farebná konzistencia (≤ 3 SDCM) a vysoký, stabilný svetelný tok na veľkej osvetlenej ploche. Jednotnosť farieb na celej ploche podsvieteného nápisu je primárnou metrikou vizuálnej kvality pre túto aplikáciu – viditeľné farebné pruhy alebo prechody jasu z nekonzistentných modulov ničia profesionálny vzhľad reklamy. Moduly pre aplikácie svetelných boxov sú zvyčajne špecifikované v 12V alebo 24V DC pásikových alebo maticových formátoch, ktoré umožňujú jednoduché ukladanie cez celú podsvietenú plochu, s výstupmi vypočítanými na dosiahnutie cieľového jasu tváre (bežne 1 000 – 3 000 cd/m² pre vonkajšie reklamné displeje).

Možnosti prispôsobenia: Prispôsobenie modulov LED špecifickým požiadavkám

Jedna z komerčne najvýznamnejších výhod LED modul formát je priestor na prispôsobenie, ktorý poskytuje výrobcom svietidiel a účastníkom programu OEM/ODM. Na rozdiel od uzavretých, nekonfigurovateľných svetelných zdrojov je možné moduly LED špecifikovať so širokou škálou nastaviteľných parametrov, ktoré umožňujú optimalizáciu svetelného zdroja pre každý konkrétny dizajn svietidla a požiadavku aplikácie.

Prispôsobenie uhla lúča

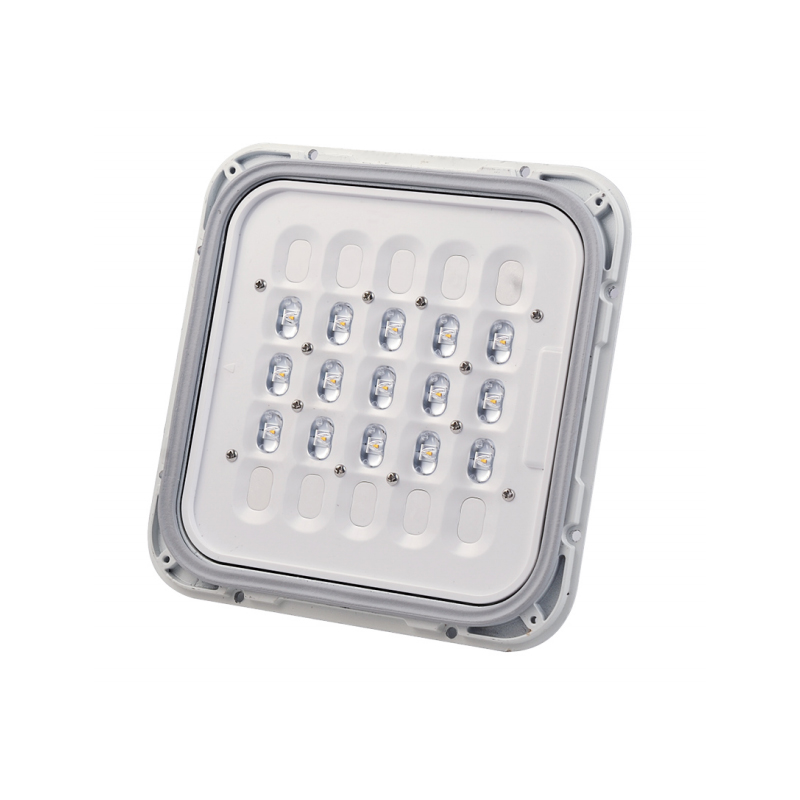

Sekundárne optické šošovky – nasadzovacie alebo lepené cez pole LED – sú dostupné v rozmedzí od 10° bod až 120° široký záplav , s eliptickými, štvorcovými, lineárnymi a netopierími krídlami dostupnými pre špecifické fotometrické požiadavky. Vlastné šošovkové nástroje pre jedinečné distribučné profily sú možné pri objemoch 5 000 jednotiek alebo viac. Pre výrobcov svietidiel, ktorí vyvíjajú produkty pre špecifické triedy ciest alebo architektonické aplikácie, môže prispôsobená distribúcia uhla vyžarovania znamenať rozdiel medzi zhodou a nezhodou s platnou normou osvetlenia – čo z nej robí jednu z najhodnotnejších dostupných možností prispôsobenia.

Prispôsobenie teploty farieb a CRI

Štandardné teploty farieb modulu 2 700 K, 3 000 K, 4 000 K, 5 000 K a 6 500 K sú dostupné vo väčšine produktových radov. Vlastné hodnoty CCT — ako napr 2 400 K pre ultrateplé pohostinské aplikácie alebo 5 700 K pre priemyselné kontrolné osvetlenie — možno špecifikovať výberom fosforu na úrovni čipu pre objemové objednávky. Podobne aj varianty s vysokým CRI (CRI ≥ 90, R9 > 50) využívajúce formulácie fosforu s rozšíreným spektrom sú dostupné pre aplikácie v maloobchode, múzeách a zdravotníckych zariadeniach, kde je prvoradá vernosť farieb.

Prispôsobenie výkonu a napätia

Výkon modulu je možné nastaviť v rámci tepelnej kapacity substrátu PCB konfiguráciou počtu LED čipov v sériových/paralelných reťazcoch a nastavenej hodnoty prevádzkového prúdu. To umožňuje ponúkať formát jedného fyzického modulu viac úrovní výkonu — napríklad 20 W, 30 W a 40 W varianty — z rovnakého nástroja, ktorý výrobcom svietidiel poskytuje škálovateľnú platformu svetelných zdrojov v rámci celého ich sortimentu bez nákladov na návrh viacerých modulov.

Disipácia tepla: Prečo tepelný manažment určuje životnosť modulu

Zo všetkých faktorov, ktoré rozhodujú o životnosti LED modulu, je tepelný manažment tým najdôležitejším. Vzťah medzi teplotou spoja a životnosťou nie je lineárny, ale exponenciálny – malé zvýšenie prevádzkovej teploty spôsobuje neúmerne veľké skrátenie životnosti. Modul pracujúci s teplotou spoja 75 °C vydrží podstatne dlhšie ako ekvivalentný modul s teplotou 95 °C, aj keď sú všetky ostatné faktory rovnaké.

Tepelný odporový reťazec

Teplo generované na spoji LED musí prejsť cez sériu tepelných rozhraní, kým sa dostane do okolitého vzduchu: spoj → spájkovaný spoj → medená vrstva PCB → dielektrická vrstva PCB → hliníková základňa → materiál tepelného rozhrania → chladič svietidla → okolitý vzduch. Každé rozhranie má hodnotu tepelného odporu meranú v °C/W. Súčet týchto odporov určuje teplotu prechodu pri danom príkone. Kvalitné návrhy modulov minimalizujú odpor na každom rozhraní vysokovodivé substráty MCPCB (tepelná vodivosť ≥ 2 W/m·K) , optimalizovaná geometria odlievania medi a kontrolované profily spájkovaných spojov, ktoré minimalizujú dutiny na rozhraní čip-doska.

Kompatibilita dizajnu chladiča svietidla

Modul LED nemôže dosiahnuť svoju menovitú životnosť, pokiaľ nie je namontovaný vo svietidle s chladičom primerane dimenzovaným na rozptyl energie modulu. Bežne používaným konštrukčným usmernením je, že chladič by mal byť schopný udržiavať teplotu montážneho povrchu modulu pod úrovňou 60°C pri maximálnom menovitom výkone pri teplote okolia 25°C . Moduly dodávané na výrobu OEM svietidiel by mali obsahovať údaje o tepelnom odpore (R_th junction-to-case), aby umožnili konštruktérom svietidiel overiť, či je ich dizajn chladiča vhodný pred výrobou.

Výber správneho modulu LED: Kontrolný zoznam obstarávania

So stovkami LED modul produkty dostupné za veľmi rozdielne ceny a úrovne kvality, štruktúrovaný hodnotiaci rámec zabraňuje nákladným následkom špecifikovania neštandardných komponentov, ktoré predčasne zlyhajú alebo fungujú pod očakávaniami v danej oblasti.

• Vyžiadať údaje o teste LM-80: LM-80 je priemyselná štandardná testovacia metóda na udržiavanie lúmenu LED v priebehu času. Skutočná správa LM-80 od akreditovaného skúšobného laboratória je jediným spoľahlivým základom pre tvrdenia o životnosti L70 – odmietnite akéhokoľvek dodávateľa, ktorý nie je schopný poskytnúť túto dokumentáciu.
• Overte pôvod čipu a triedenie: Vyžiadajte si od výrobcu čipu LED bin kód a toleranciu binningu (SDCM). Moduly využívajúce čipy zoskupené do ≤ 3 SDCM poskytnú konzistentne zhodný farebný vzhľad vo všetkých jednotkách vo výrobnej dávke.
• Skontrolujte špecifikáciu substrátu PCB: Potvrďte, že modul používa hliníkový MCPCB s udávanou tepelnou vodivosťou ≥ 2 W/m·K – nie je to štandardná doska plošných spojov FR4, ktorá má tepelnú vodivosť 10–20× nižšiu a bude mať za následok výrazne zvýšené teploty prechodu pri akomkoľvek významnom príkone.
• Potvrďte kompatibilitu napätia a prúdu: Presne prispôsobte špecifikácie napätia a prúdu modulu k výstupu ovládača. Nezhodné prevádzkové body – dokonca aj v rámci menovitého rozsahu modulu – ohrozujú účinnosť aj životnosť.
• Vyhodnoťte podporu prispôsobenia: Ak aplikácia vyžaduje neštandardné uhly vyžarovania, hodnoty CCT alebo fyzické rozmery, overte si, že dodávateľ má skutočný vlastný optický dizajn a schopnosť rozloženia PCB, než len prebaľovanie štandardných produktov s upravenými štítkami.
• Vyžiadať údaje o konzistencii výrobnej dávky: Požiadajte o SDCM a výstupné údaje o lúmene z viacerých výrobných sérií, aby ste si overili, že výrobný proces dodávateľa poskytuje konzistentné výsledky vo všetkých sériách – nielen na vzorke predloženej na hodnotenie.

Často kladené otázky o moduloch LED

Aký je rozdiel medzi modulom LED a ovládačom LED?

Modul LED je komponent vyžarujúci svetlo – obsahuje LED čipy, PCB a optické prvky, ktoré produkujú svetlo. Ovládač LED je napájacia jednotka, ktorá konvertuje sieťové striedavé napätie na regulovaný konštantný prúd jednosmerný výstup požadovaný modulom. V integrovaných svietidlách sú oba komponenty umiestnené v tej istej armatúre; v modulárnych prevedeniach sú to samostatné jednotky, ktoré sa dajú nezávisle vymeniť. Porucha ovládača a degradácia LED modulu sú dve najčastejšie príčiny konca životnosti svietidla a ich oddelenie umožňuje výmenu chybného komponentu za zlomok nákladov na výmenu kompletného svietidla.

Dá sa LED modul použiť priamo na sieťové napätie bez ovládača?

Štandardné LED moduly vyžadujú budič s konštantným prúdom a nemôžu byť pripojené priamo k sieťovému napájaniu - neregulované napätie by okamžite zničilo LED čipy. K dispozícii sú však moduly LED so vstupom striedavého prúdu, ktoré obsahujú integrovaný miniatúrny budiaci obvod v tele modulu a možno ich pripojiť priamo k sieti 100–277 V AC. Tieto moduly s integrovanými ovládačmi ponúkajú jednoduchšiu architektúru systému za cenu mierne zníženej celkovej účinnosti a nemožnosti nezávislej výmeny ovládača a modulu – čo je kompromis, ktorý ich robí vhodnejšími pre aplikácie s nižšou kritickosťou ako pre vysoko využívanú vonkajšiu infraštruktúru.

Ako zistím, či je modul LED kompatibilný s mojim existujúcim svietidlom?

Kompatibilita medzi náhradným modulom a existujúcim svietidlom závisí od štyroch faktorov: fyzické rozmery (modul sa musí zmestiť do optickej komory), elektrická kompatibilita (priepustné napätie a prúd modulu sa musia zhodovať s výstupom ovládača), tepelné rozhranie (montážna plocha modulu musí správne zodpovedať existujúcemu chladiču) a optické rozhranie (rozloženie svetla modulu musí byť kompatibilné s existujúcou geometriou reflektora alebo difúzora). Pri výmene modulov v existujúcom svietidle je najbezpečnejším prístupom zdroj a podobná náhrada od pôvodného výrobcu svietidiel alebo modul, ktorý bol špecificky overený ako kompatibilná náhrada daného modelu svietidla.

Čo spôsobuje posun farieb v moduloch LED v priebehu času?

Farebný posun – zmena vnímaného farebného vzhľadu svetelného výstupu pri starnutí modulu – je primárne spôsobená degradáciou vrstvy fosforovej konverzie aplikovanej na modrý LED čip. Vysoké prevádzkové teploty urýchľujú degradáciu fosforu a vytvárajú progresívny posun smerom k modrejšiemu alebo žltšiemu vzhľadu v závislosti od špecifického mechanizmu degradácie. Udržiavanie teploty spoja pod 85°C prostredníctvom adekvátneho tepelného manažmentu je najefektívnejšou stratégiou na minimalizáciu farebného posunu počas životnosti modulu. Sekundárne príčiny zahŕňajú žltnutie šošoviek v dôsledku vystavenia UV žiareniu a degradáciu spájkovaného spoja – oboje sa riadi výberom materiálu v dizajne kvalitných modulov.
